Задвижка 30нж576нж

30нж576нж ЗКЛ редуктором Ру63 – запорная арматура из нержавеющей стали для трубопроводов большого диаметра до 500 мм, с давлением проводимой среды не более 6,3 МПа. Изготовлена из литой коррозиестойкой стали 12х18н9тл для эксплуатации в жёстких климатических условиях по УХЛ на нефте-газопроводах, технологических линиях химической отрасли. Относится к классу ЗКЛ задвижек с одинарным упругим клином с управлением механическим редуктором, который поставляется в комплекте с запорным устройством.

Подробное описание

Поставка от производителя - Изготовлено в РФ

Одобрено к применению в ЕАС

Назначенный срок службы - 30 лет

3000 циклов - Установленный средний ресурс

Доставка в любой регион

Смотреть все характеристики

Краткие характеристики 30нж576нж:

Исполнение: коррозиестойкое (НЖ) УХЛ, сталь 12х18н9тл.
Тип: ЗКЛ редукторная.
Присоединения: фланцевое с комплектацией КОФ
Условный проход (Ду) – 250, 300, 350, 400, 500 мм.
Условное давление (Ру) – до 63 кг/см².
Рабочие среды: разнородные жидкие и газообразные среды различной агрессивности - вода, перегретый пар, нефтепродукты, газ, неагрессивные и химически агрессивные смеси не влияющие на детали задвижки.
Температура рабочей среды: от -60°С до +425°С.
Герметичность: класс «А» по ГОСТ Р 54808 – 2011.

Поставка изделия в любой регион РФ и страны ТС, продукция соответствует техническим регламентам ЕАС, доставляется до терминалов ТК Вашего региона.

Номенклатура всех видов 30нж576нж

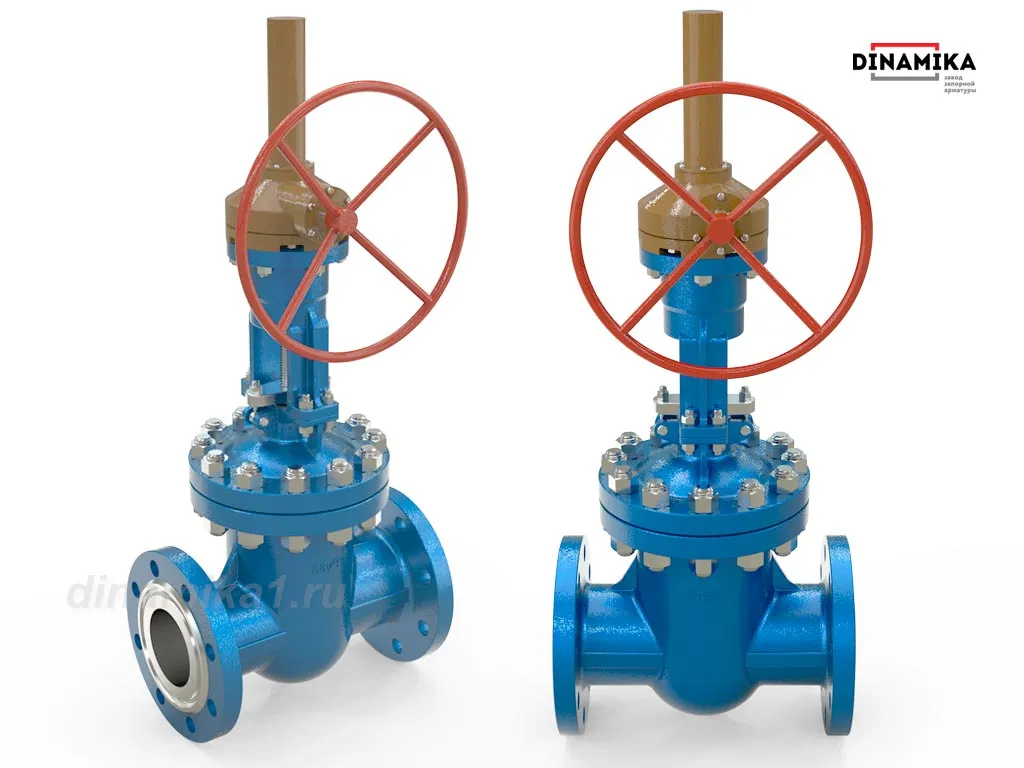

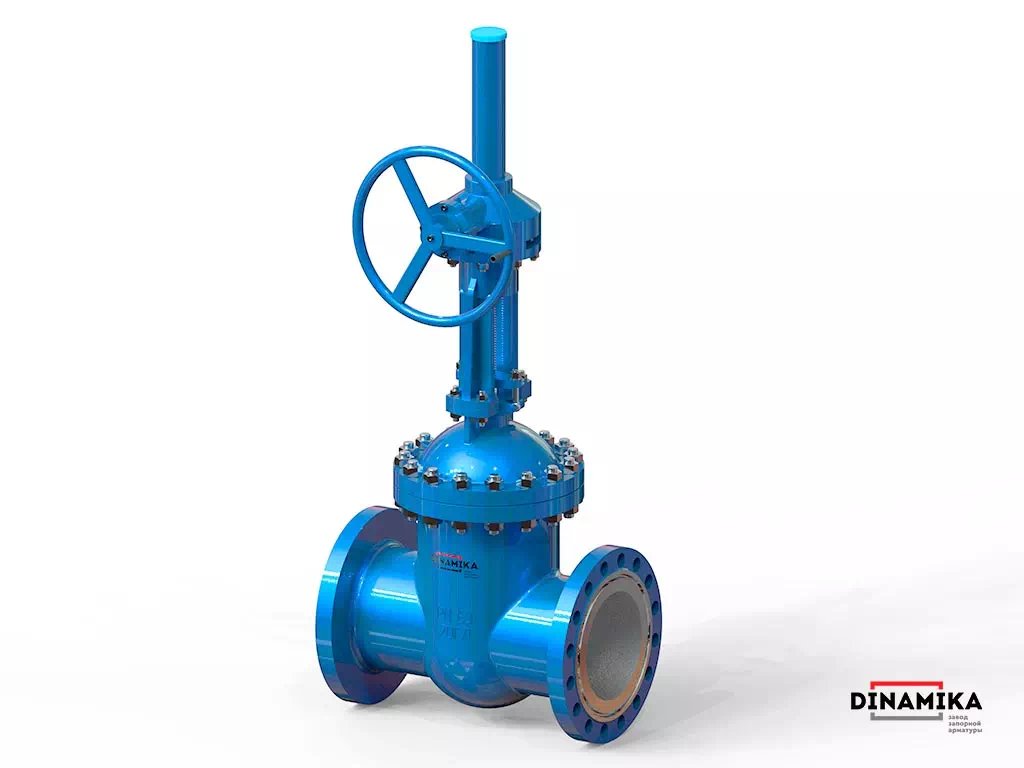

30нж576нж задвижка с редуктором Ру63

ЗКЛ 30нж576нж – класс нержавеющих одно клиновых задвижек оборудованных управляющим механическим редуктором ручного управления.

30нж576нж задвижка нержавеющая с редуктором

Отличительные параметры:

Задвижка изготавливается только в фланцевом исполнении

Главная особенность по эксплуатационному давлению до 63 кг/см².

Ограниченный диапазон по условному проходу (ДУ) от 250 до 500 мм.

Исполнение УХЛ, это широкий диапазон применения по климатическим условиям и разнородными высокотемпературными средами.

Низкое гидравлическое сопротивление – отличительная особенность конструкции прохода, он прямоточный и полный, т.е. размер прохода в затворе равнозначен размеру прохода фланцевых патрубков. Низкое гидравлическое сопротивление разрешает эксплуатацию на трубопроводах с транспортировкой высокосортных жидких сред.

Управление клиновым затвором осуществляется ручным способом с помощью механического редуктора, что отображено в общепромышленном обозначении (таблица фигур) для данной продукции, 576 – номенклатурное обозначение конструкции по справочнику ЦКБА, где цифра «5» обозначает механический редуктор.

Продукция в обязательном порядке проходит гидроиспытания с назначением класса герметичности, может окрашиваться в цвета заказчика, комплектуется редуктором, комплектом присоединительных фланцев и метизом, таким образом Вам доставят готовую к монтажу трубопроводную арматуру.

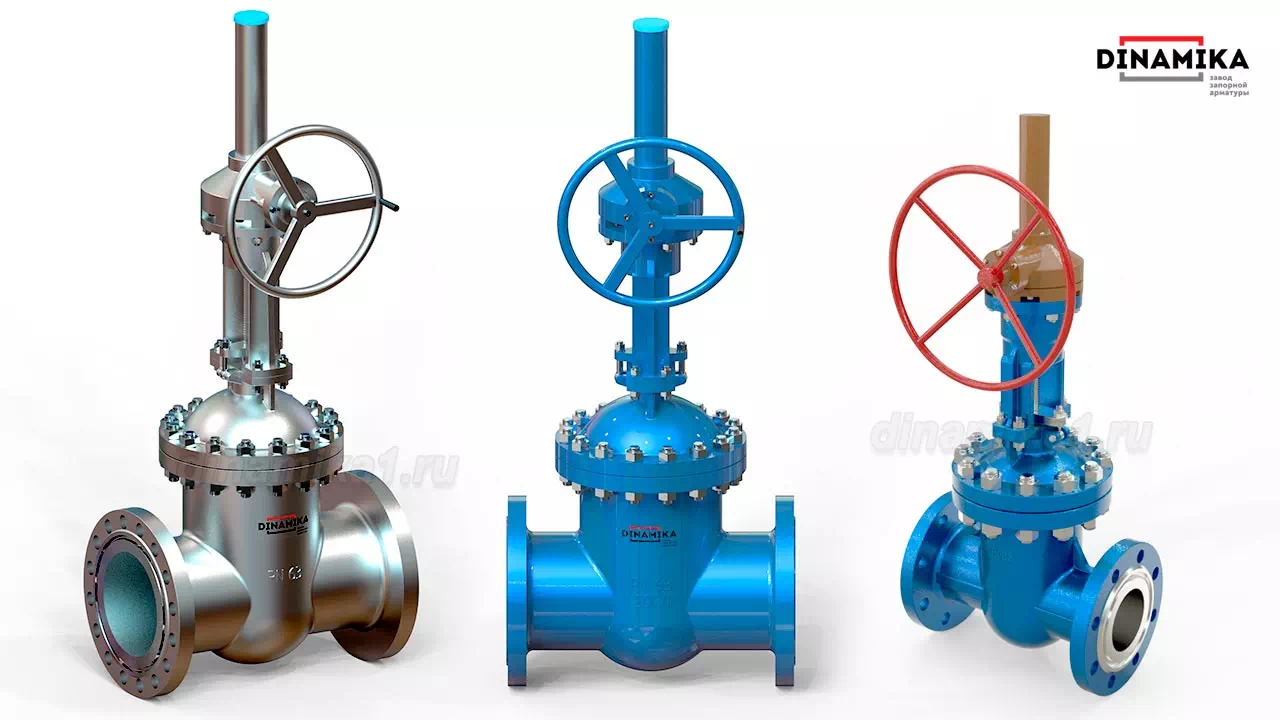

Задвижки 30нж576нж в модификациях по конструкции и управлению:

с простым ручным управлением маховиком обозначение 30нж76нж Ду50 - Ду250 мм,

с электроприводом - обозначение 30нж976нж Ду50 –Ду500.

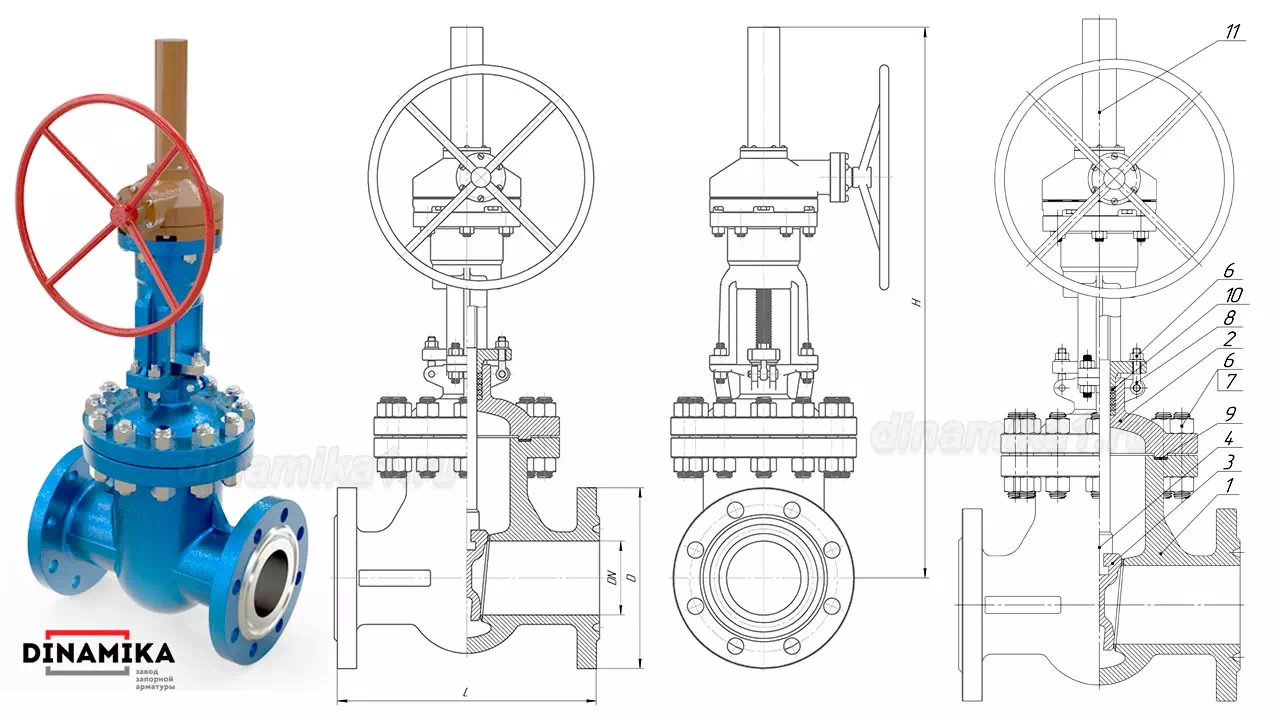

Таблица деталей конструкции 30нж576нж

№

Наименование детали

Корпус с фланцевыми патрубками

Крышка с сальниковым узлом

Клин (однодисковый упругий)

Шпиндель (выдвижного типа)

6,7

Гайки и шпильки (фланцевое соединение крышка – корпус)
