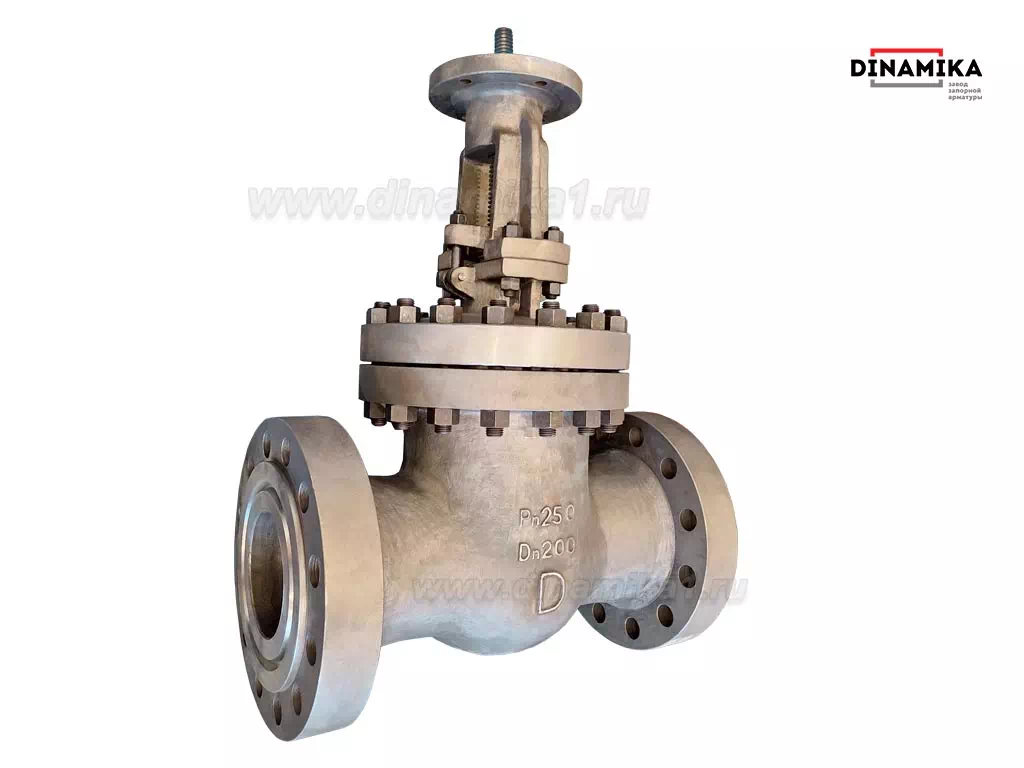

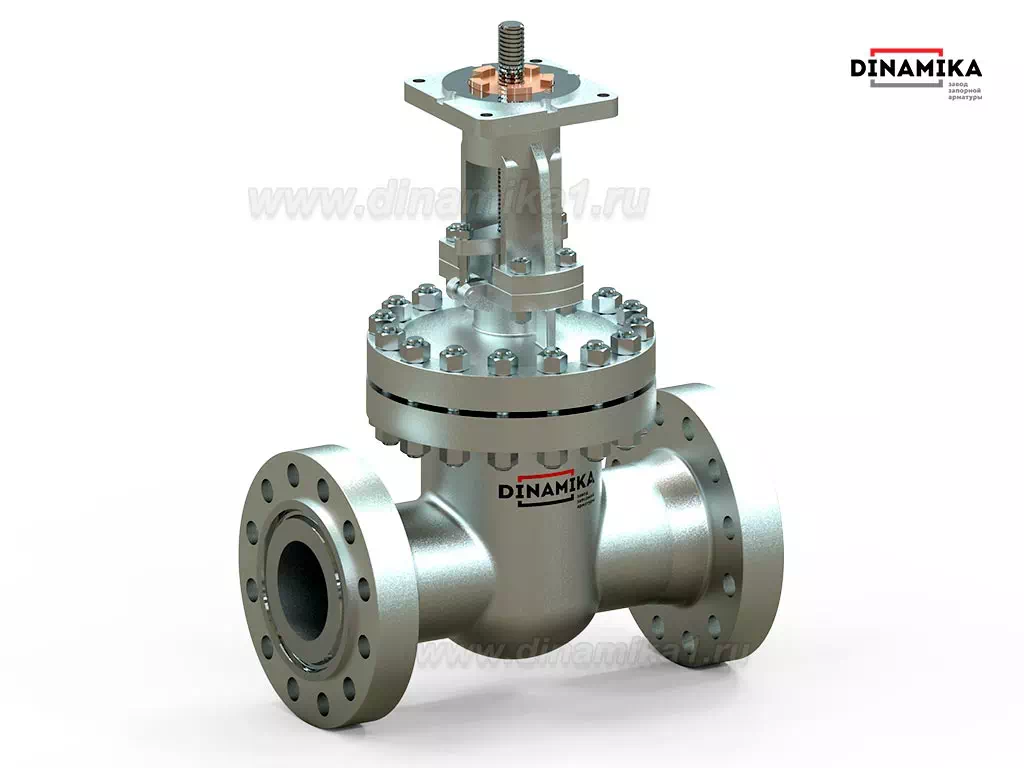

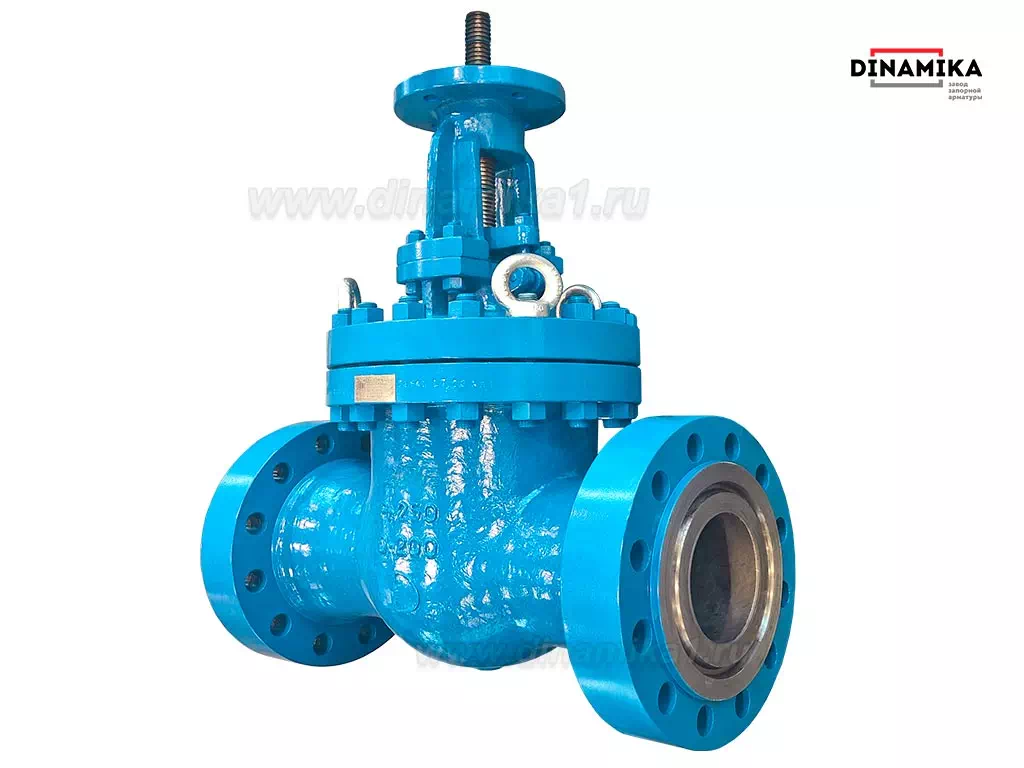

Задвижка 31нж945нж

31нж945нж нержавеющие задвижки с электроприводом (ЭП) – коррозиестойкая трубопроводная арматура высокого давления с расширенным промышленным применением в нефтегазовой и химической отрасли, используясь в качестве запорного устройства повышенной надёжности. Предназначены для автоматизированного управления технологическими процессами – управления потоками сред нейтральной и повышенной агрессивности с давлением до 25 МПа, в широком диапазоне климатических условий по УХЛ. В совокупности вида конструкции и исполнения из литой стали 12х18н9тл разрешает применение данной запорной арматуры на трубопроводных линиях с транспортировкой высокоскоростных и высокотемпературных жидких и газообразных рабочих сред.

Подробное описание

Поставка от производителя - Изготовлено в РФ

Одобрено к применению в ЕАС

Назначенный срок службы - 30 лет

3000 циклов - Установленный средний ресурс

Доставка в любой регион

Смотреть все характеристики

Краткие характеристики 31нж945нж:

Исполнение: УХЛ, сталь 12х18н10т.
Тип: ЗКЛ НЖ с многооборотным электроприводом.
Присоединения: фланцевое с комплектацией КОФ.
Условный проход (Ду): 50, 80, 100,150, 200, 250, 300, 400, 500 мм.
Условное давление (Ру): 160 - 250 кг/см².
Рабочие среды: вода, перегретый пар, нефтепродукты, газообразные смеси, химичеси агрессивные смеси жидкостей и газов не влияющие на детали задвижки.
Температура рабочей среды: от -60°С до +425°С.
Герметичность: класс «А» по ГОСТ Р 54808 – 2011.

Поставка 31нж945нж плановая от производителя, с комплексной комплектацией под монтаж (настроенным ЭП + КОФ), по оптовой цене, с отгрузкой и доставкой в любой регион РФ и страны ТС, до терминалов ТК Вашего региона

Номенклатура всех видов 31нж945нж

31нж945нж Ду50 Ру160

В лист заказа

31нж945нж Ду80 Ру160

В лист заказа

31нж945нж Ду100 Ру160

В лист заказа

Показать еще (19)

Сертификаты и декларации

Подробное описание

Конструкция

Характеристики

Сопутствующие товары

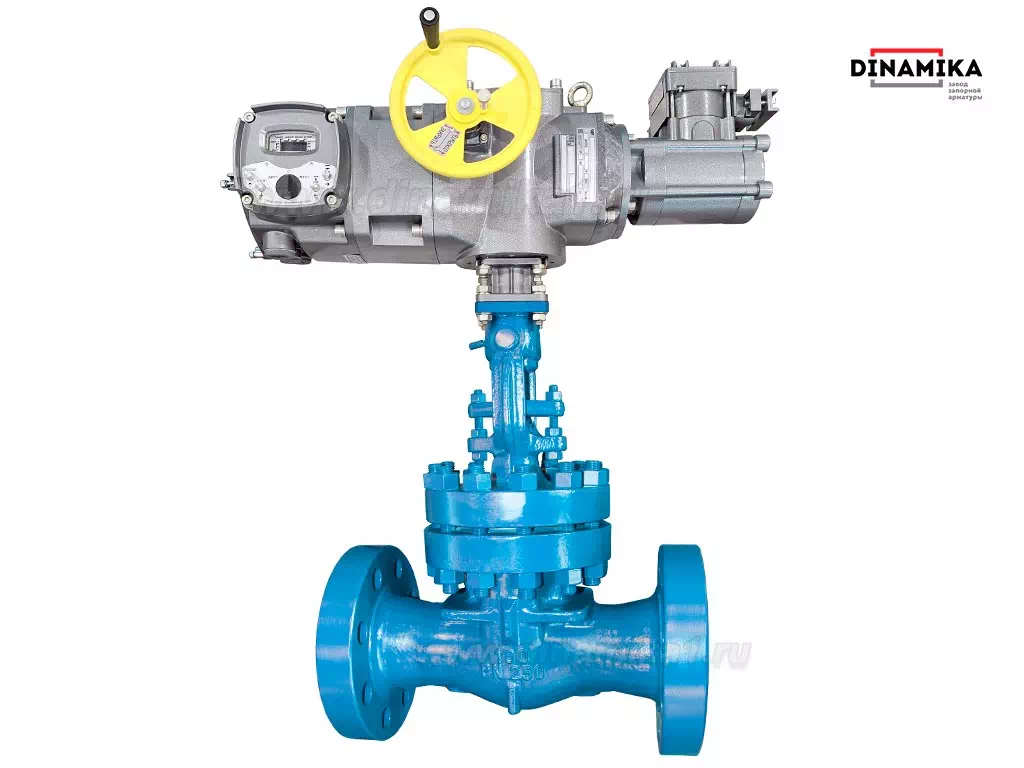

31нж945нж ЗКЛ НЖ с ЭП

Фланцевые задвижки 31нж945нж относятся к нержавеющей трубопроводной арматуре с автоматизированным управлением клиновым затвором - ЗКЛ НЖ с ЭП (электропривод). Применяются для автоматизации управления потоками сред с высоким давлением до 250 кг/см², с высокой скоростью потока и в условиях умеренного и холодного климата с повышенной влажностью воздуха. Автоматизация управления может быть местной и удалённой с пульта управления не одной, а несколькими задвижками, пульт в поставку не входит и подбирается заказчиком также индивидуально под специфику оборудования. Электропривод многооборотного типа подбирается также индивидуально под конструкцию посадочной площадки ГОСТ 55510-2013 и настраивается в заводских условиях уникально под каждую ЗКЛ. Монтируются изделия фланцевым способом на трубопроводы в широком диапазоне условных проходов Ду (Dn) от 50 до 500 мм. Материалы исполнения и коррозиестойкость расширяют область применения ЗКЛ в широтах с низкими температурами окружающей среды, эксплуатацию с химически агрессивными средами, средами различного агрегатного состояния (жидкости и газы) с низкой или высокой температурой. Стоит учитывать, что сталь 12х18н9тл из которой изготавливается задвижка имеет высокие эксплуатационные характеристики, но и высокую стоимость, с учётом запаса прочности для работы под высоким давлением до 25 МПа вес ЗКЛ значителен, поэтому и цена 31нж945нж по сравнению с иными общепромышленными клиновыми задвижками довольно высокая. Особо это касается Ду500 вес которой превышает 1,2 тонны без комплектации ЭП и КОФ. Поэтому стоит также рассматривать исполнения аналогичной запорной арматуры серии 945нж из стали 20Л (исполнение «С» У1), либо из стали 20ГЛ (исполнение «ЛС» ХЛ1), всё зависит от требований и спецификации Вашего оборудования, вида и агрессивности рабочей среды и мест монтажа – климата.

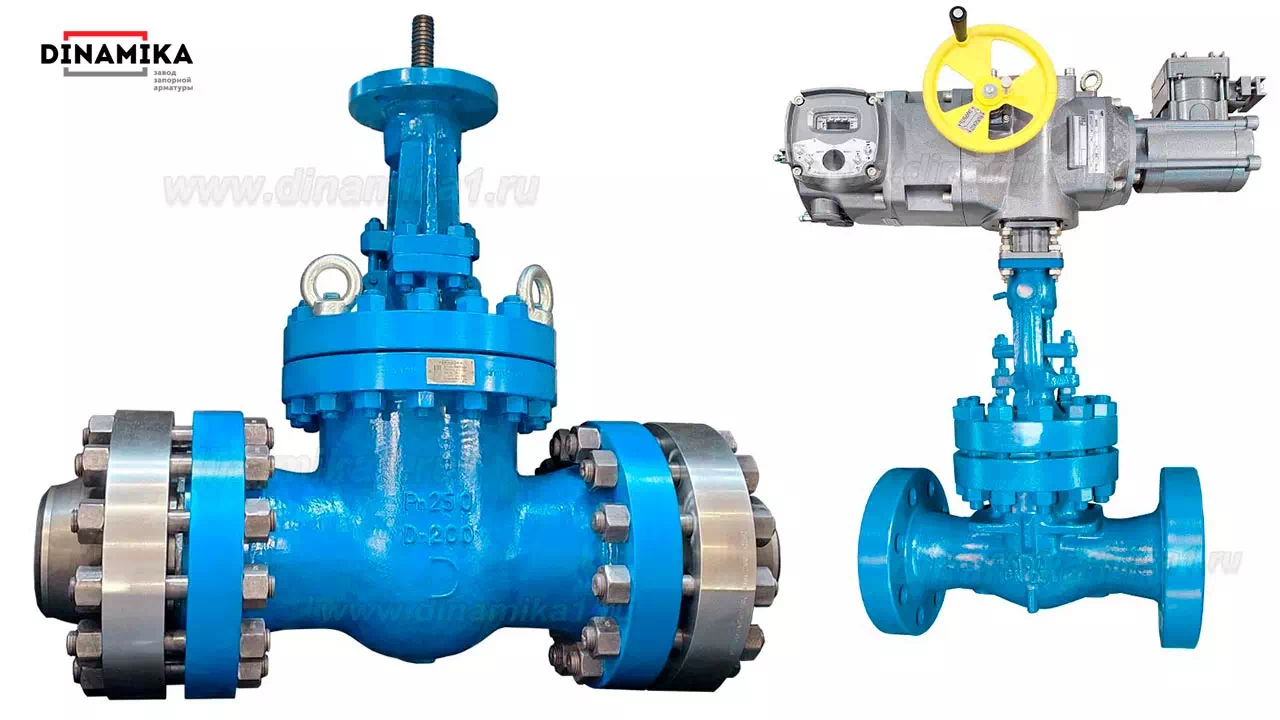

31нж945нж задвижки с ЭП Ру160- 250
Особенности 31нж945нж:

Исполнение коррозиестойкое УХЛ по ГОСТ 15150
Трубопроводная арматура высокого давления.
Сечение полнопроходное и прямоточное.
Изготавливается только с фланцевым присоединением с комплектацией КОФ.
По конструкции задвижка однодисковая с упругим клином и выдвижным шпинделем.
Поставляется как с ЭП приводом, так и без него.

Общепромышленное обозначение 31нж945нж по таблице фигур (ЦКБА):

31 – один из видов задвижек клиновых из литья стали (ЗКЛ).
НЖ – Сталь нержавеющая литая 12х18н9тл.
945 – номенклатурное обозначение конструкции, где цифра «9» обозначает что конструкция с площадкой под установку электропривода по ГОСТ 55510-2013. По цифре 45 (присвоено ЦКБА) визуально определяется конструкция и условное давление 160 или 250 кг/см².
НЖ – исполнение клина из нержавеющей стали 12х18н9тл и износостойкие уплотнения затвора.

Альтернативные варианты исполнений по конструкции и управлению:

Малогабаритные компактные задвижки, кованные из конструкционной стали 12х18н10т - ЗКС 31нж45нж (диапазон по условному проходу Ду15 - 40).
Исполнение НЖ с ручным управлением маховиком из литья стали 31нж45нж (диапазон по условному проходу Ду50 - 250).
Исполнение НЖ с механическим редуктором 31нж545нж (диапазон по условному проходу Ду250 – 400).

Все выше указанные виды клиновых задвижек серии 45нж доступны ознакомлению на нашем ресурсе и к заказу с доставкой.

Особенности конструкции 31нж945нж

Конструкция классическая корпус с фланцами и крышка с бугельным узлом сальникового уплотнения выдвижного шпинделя.
Соединением корпус крышка фланцевое с герметизацией СНП прокладкой.
Шпиндель выдвижного типа, строительная высота изменяется при открытии затвора, учитывайте и запрашивайте размер отдельно.
Приёмные фланцы отлиты единым целым с корпусом, размер ответных фланцев (КОФ) по ГОСТ 33259 -2015.
Площадка под установку электропривода по ГОСТ 55510-2013, привод ЭП подбирается отдельно по запросу с согласованием чертежа.
Затвор однодисковый упругой конструкции.
Уплотнения шпинделя – ТРГ набивка из терм расширенного графита уплотняется буксой в сальнике шпинделя (бугель).

Эскиз и размеры

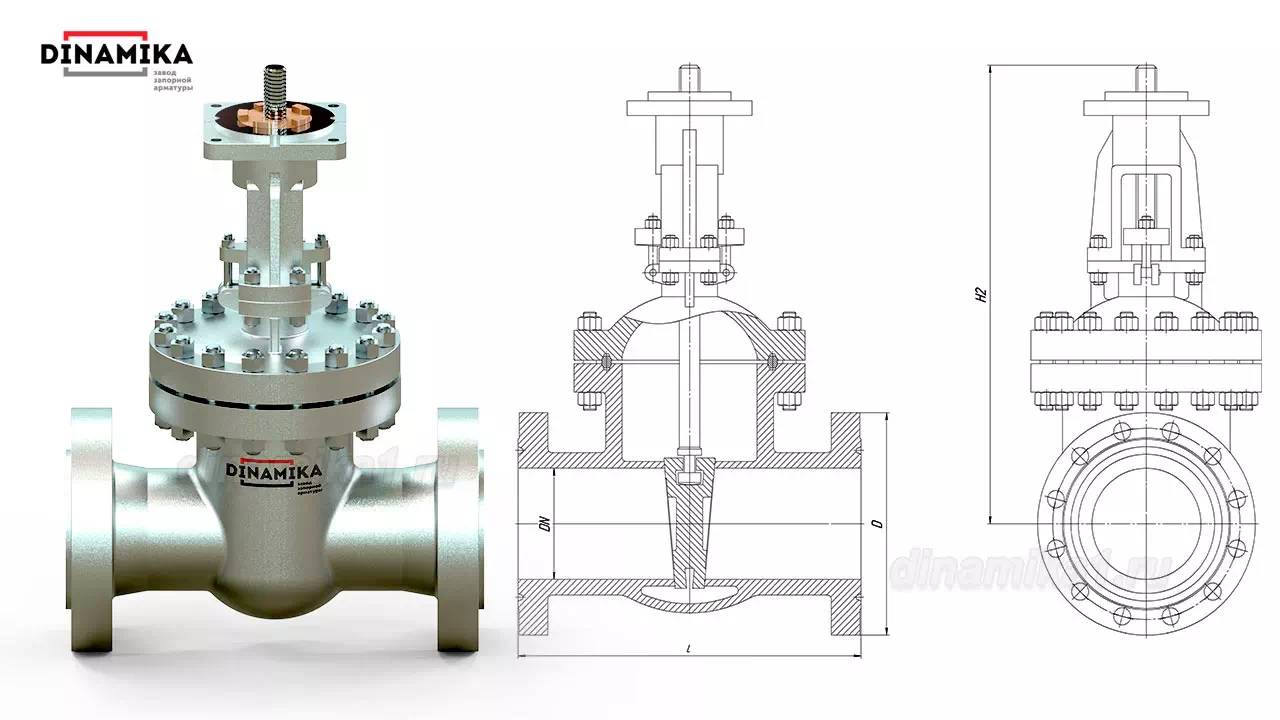

Конструкция 31нж945нж - чертёж и размеры

Наименование	PN (Ру) кг/см²	DN (мм)	L	D
31нж945нж Ду50	160	50	292	195
31нж945нж Ду80		80	356	230
31нж945нж Ду100		100	432	265
31нж945нж Ду150		150	559	350
31нж945нж Ду200		200	660	430
31нж945нж Ду250		250	787	500
31нж945нж Ду300		300	838	585
31нж945нж Ду400		400	991	715
31нж945нж Ду500		500	1194	855
31нж945нж Ду50	250	50	350	215
31нж945нж Ду80		80	470	265
31нж945нж Ду100		100	550	310
31нж945нж Ду150		150	705	395
31нж945нж Ду200		200	832	485
31нж945нж Ду250		250	991	585
31нж945нж Ду300		300	1130	645
31нж945нж Ду400		400	1384	825
31нж945нж Ду500		500	1664	985

На данной странице представлен ознакомительный материал по задвижкам 31нж945нж, всю дополнительную информацию, материалы исполнения деталей, подробные размеры, вес запрашивайте заявкой в отдел продаж.

Характеристик 31нж945нж, материалы исполнения и параметры надёжности

Тип – нержавеющая ЗКЛ с ЭП с электроприводом.
Материальное исполнение: корпусные детали сталь 12х18н9тл.
Изготовление и поставка: ТУ 3742-003-27844275-2014.
Управление: Многооборотный электромеханический привод.
Функция на трубопроводе: Только запорная, без регулирования потоков.
Условный проход - Ду, (мм) 50, 80, 100, 150, 200, 250, 300, 400, 500.
Рабочее давление- Ру (кг/см²) – 160, 250.
Исполнение климатическое по ГОСТ 15150-69 – умеренный и холодный УХЛ, температура окружающей среды (от -60°С до +40°С).
Рабочие среды: Жидкие и газообразные – вода, пар, газ, нефтепродукты, химически агрессивные смеси не влияющие на детали конструкции.
Температура рабочей среды: от -60°С до +425°С.
Класс герметичности, ГОСТ 54808: «А».
Соответствие и технические регламенты: ТР ТС 010; ТР ТС 032.
Фланцевое присоединение и уплотнительные поверхности по ГОСТ 33259-2015, комплектуем КОФ.
