Задвижка 31с945нж

ЗКЛ 31с945нж – стальные задвижки клиновые с (ЭП) электроприводом в исполнении из литой стали 20Л рассчитаны на эксплуатацию в качестве запорной арматуры в условиях повышенных давлений неагрессивных жидких и газообразные сред. Область применения на общепромышленных трубопроводных магистралях среднего и большого условного прохода до 500 мм., с давлением проводимой среды до 25 МПа. Поставка по согласованию в комплектации с приводом и без него, в комплектации присоединительными фланцами с метизом.

Подробное описание

Поставка от производителя - Изготовлено в РФ

Одобрено к применению в ЕАС

Назначенный срок службы - 30 лет

3000 циклов - Установленный средний ресурс

Доставка в любой регион

Смотреть все характеристики

Краткие характеристики 31с945нж:

Исполнение: У1, сталь 20Л.
Тип: ЗКЛ с многооборотным электроприводом.
Присоединения: фланцевое с комплектацией КОФ.
Условный проход (Ду): 50, 80, 100,150, 200, 250, 300, 400, 500 мм.
Условное давление (Ру): 160 - 250 кг/см².
Рабочие среды: вода, перегретый пар, нефтепродукты, газообразные смеси, неагрессивные смеси жидкостей и газов не влияющие на детали задвижки.
Температура рабочей среды: от -40°С до +425°С.
Герметичность: класс «А» по ГОСТ Р 54808 – 2011.

Задвижки 31с945нж с ЭП прошли выходной контроль на герметичность, проведена заводская настройка электропривода. Продукцию доставим в любой регион РФ и страны ТС, до терминалов ТК Вашего региона.

Номенклатура всех видов 31с945нж

31с945нж Ду50 Ру160

В лист заказа

31с945нж Ду80 Ру160

В лист заказа

31с945нж Ду100 Ру160

В лист заказа

Показать еще (19)

Сертификаты и декларации

Подробное описание

Конструкция

Характеристики

Сопутствующие товары

ЗКЛ 31с945нж

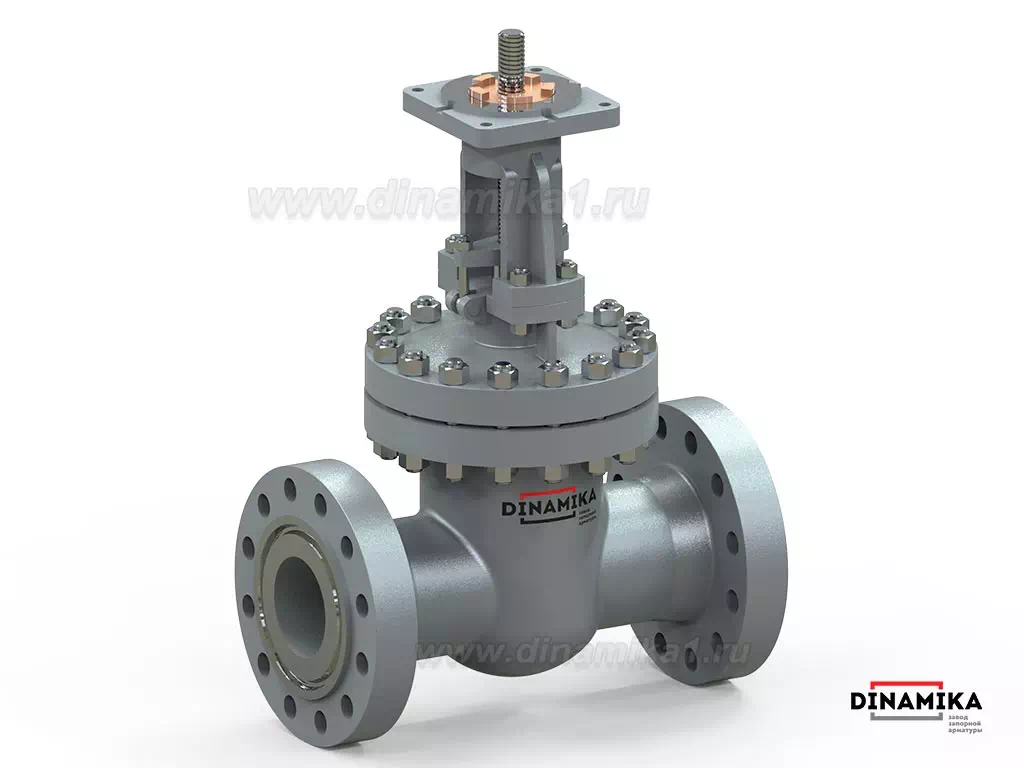

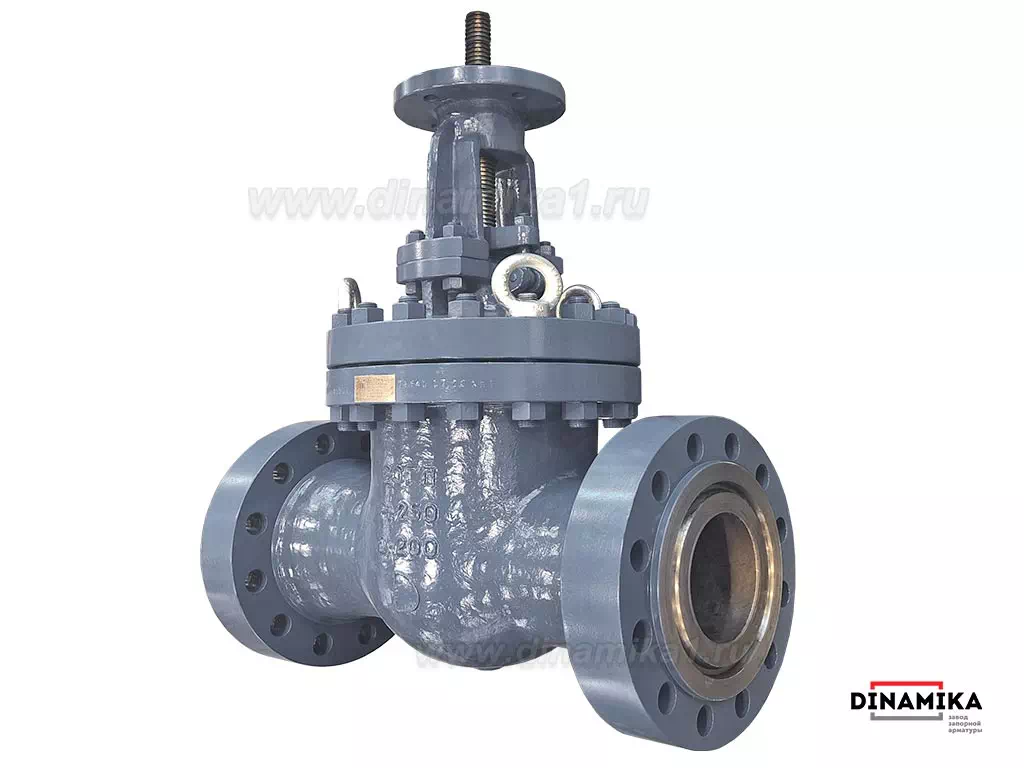

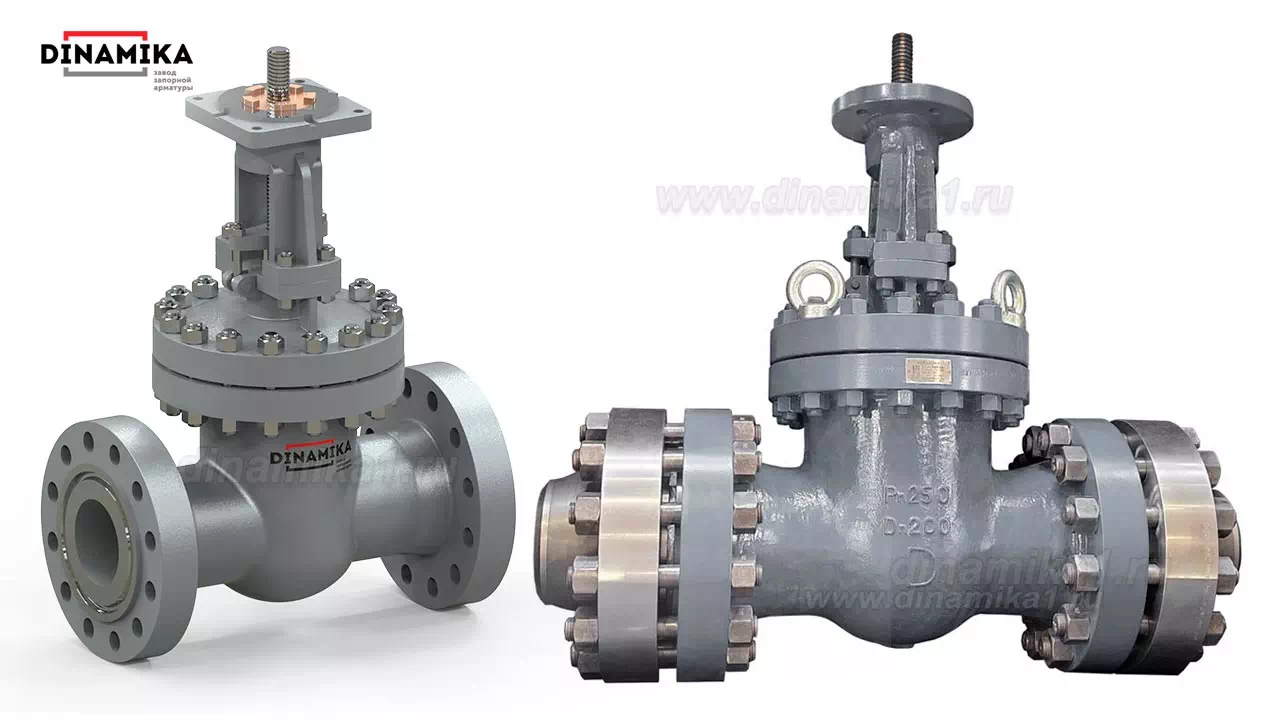

31лс945нж относятся к классу стальные ЗКЛ фланцевые высокого давления основным назначением которых является запорная функция без регулировки потоков на общепромышленных трубопроводах. В комплектации с ЭП электроприводом в комплексе с пультом удалённого управления, применяются для управления технологическими процессами промышленных производств, на магистральных нефте- газо-проводах условного прохода от 50 до 500 мм., с давлением до 25МПа. Корпусные детали изготовлены из углеродистой литой стали 20Л с запасом прочности под повышенные давления проводимых сред, поэтому имеют размеры и вес максимальный в сравнении остальной линейки ЗКЛ. На фото ниже – 31с945нж Ду250 Ру250 в комплектации фланцами КОФ, это выглядит довольно внушительно, её масса составляет 1270 кг не считая комплекта фланцев и метиза.
30с945нж задвижки

Особенности 31с945нж:

Исполнение для умеренного климата У1 по ГОСТ 15150
Для неагрессивных рабочих сред с пределом нижней температуры -40 а верхний предел +425 градусов Цельсия.
В исполнении под электропривод расширяется диапазон применения условному проходу трубопровода (от 50 до 500 мм), с автоматизацией технологических процессов в промышленном секторе.
Задвижка одно-клиновая с выдвижным шпинделем.
Может применятся для управления потоками сред различного агрегатного состояния, высокой скорости и высокой температуры.

Общепромышленное обозначение 31с945нж по таблице фигур (ЦКБА):

31 – один из видов задвижек клиновых из литья стали (ЗКЛ).
С – Сталь углеродистая литая 20Л, в обозначении стали «Л» указывает литой сплав металла.
945 – номенклатурное обозначение конструкции, где цифра «9» обозначает что конструкция с площадкой под установку электропривода по ГОСТ 55510-2013. По цифре 45 (присвоено ЦКБА) визуально определяется конструкция и условное давление 160 или 250 кг/см².
НЖ – исполнение уплотнений затвора (высокопрочные нержавеющие наплавки на клине).

Комплектация электроприводом индивидуальна, с согласованием спецификации поставки - побирается многооборотный электропривод под посадочную площадку задвижки, настраивается в заводских условиях. В комплексе, мы комплектуем присоединительными фланцами (КОФ) и метизом. Вы можете заказать у нас 31с945нж без (ЭП) электропривода и подобрать его самостоятельно.

Альтернативные варианты исполнений по конструкции и управлению:

Малогабаритные компактные задвижки, кованные ЗКС 31с45нж (диапазон по условному проходу Ду15 - 40).
Исполнение с ручным управлением маховиком 31с45нж (диапазон по условному проходу Ду50 - 250).
Исполнение механическим редуктором 31с545нж (диапазон по условному проходу Ду250 – 400).

Все выше указанные виды клиновых задвижек серии 45нж доступны ознакомлению на нашем ресурсе и к заказу с доставкой.

Особенности конструкции 31лс945нж:

Основные корпусные детали корпус и крышка из литой стали соединяются фланцевым соединением с герметизацией СНП прокладкой.
Выдвижной шпиндель поднимается при открытии увеличивается строительная высота, это стоит учесть при монтажных расчётах.
Изготавливается только с фланцевым присоединением в соответствии ГОСТ 33259 -2015.
Тип конструкции под управление – с площадкой под установку электропривода по ГОСТ 55510-2013.
Затвор – клиновый одинарный упругой конструкции.
Уплотнения – сальниковый бугельный узел с уплотнением шпинделя ТРГ.

Эскиз и размеры

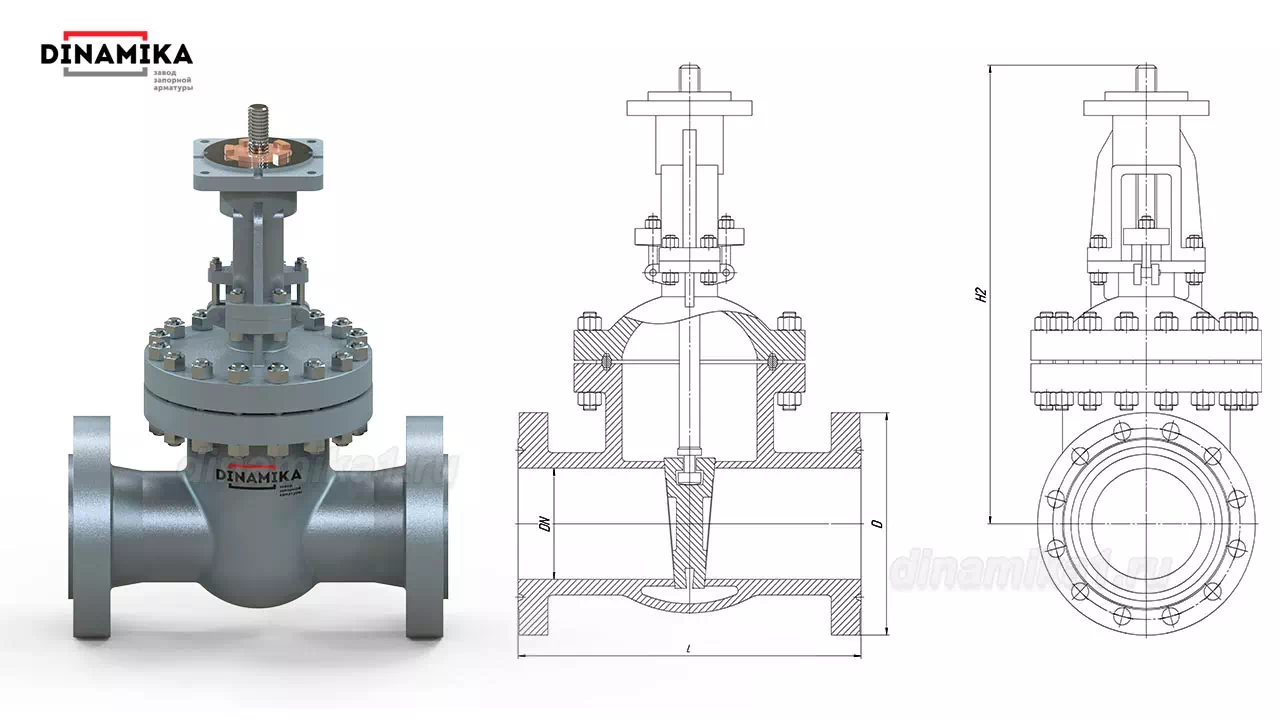

Конструкция 30с954нж размеры по чертежу

Наименование	PN (Ру) кг/см²	DN (мм)	L	D
31с945нж Ду50	160	50	292	195
31с945нж Ду80		80	356	230
31с945нж Ду100		100	432	265
31с945нж Ду150		150	559	350
31с945нж Ду200		200	660	430
31с945нж Ду250		250	787	500
31с945нж Ду300		300	838	585
31с945нж Ду400		400	991	715
31с945нж Ду500		500	1194	855
31с945нж Ду50	250	50	350	215
31с945нж Ду80		80	470	265
31с945нж Ду100		100	550	310
31с945нж Ду150		150	705	395
31с945нж Ду200		200	832	485
31с945нж Ду250		250	991	585
31с945нж Ду300		300	1130	645
31с945нж Ду400		400	1384	825
31с945нж Ду500		500	1664	985

На данной странице представлен ознакомительный материал по задвижкам 31с945нж, всю дополнительную информацию, материалы исполнения деталей, подробные размеры, вес запрашивайте заявкой в отдел продаж.

Характеристик 31с945нж, материалы исполнения и параметры надёжности:

Тип – стальная ЗКЛ Ру160, Ру250 с электроприводом.
Материальное исполнение: корпусные детали сталь 20Л.
Изготовление и поставка: ТУ 3742-003-27844275-2014.
Управление: Многооборотный электромеханический привод.
Функция на трубопроводе: Только запорная, без регулирования потоков.
Условный проход - Ду, (мм) 50, 80, 100, 150, 200, 250, 300, 400, 500.
Рабочее давление- Ру (кг/см²) – 160, 250.
Исполнение климатическое по ГОСТ 15150-69 – умеренный У1, температура окружающей среды (от -40°С до +40°С).
Рабочие среды: Жидкие и газообразные – вода, пар, газ, нефтепродукты, смеси не влияющие на детали конструкции.
Температура рабочей среды: от -40°С до +425°С.
Класс герметичности, ГОСТ 54808: «А».
Соответствие и технические регламенты: ТР ТС 010; ТР ТС 032.
Фланцевое присоединение и уплотнительные поверхности по ГОСТ 33259-2015, комплектуем КОФ.

Параметры надёжности 31с945нж:

Назначенный срок службы - до 30 лет.
Наработка на отказ - 800 циклов.
Средняя наработка на отказ - 3000 циклов.
Гарантия консервации до двух лет со дня отгрузки (хранение).
Гарантия - 12 месяцев со дня ввода в эксплуатацию.
Гарантия на ЭП привод предоставляется от производителя электропривода (гарантийная документация прилагается в пакете поставки).
